产品介绍:
该机为上部给料的筒型外滤式真空永磁过滤机，主要适用于对较粗颗粒强磁性物料的脱水。 筒体内部装有锶铁氧体永久磁系，可促使磁性颗粒迅速吸附到滤布表面，磁滤机主要用于粒度较粗的强磁性矿物精矿矿浆的脱水，由于是上部给料，使得滤饼中精矿按粒度分层的效果更加明显，当磁性精矿形成滤饼时，颗粒同时受到重力和磁力的作用，粗颗粒精矿比细颗粒精矿向滤布运动的快，精粒首先接触滤布，故滤饼的透气性好，而且矿浆中磁性颗粒在磁力吸引下呈放射状布于圆筒表面，并由于磁系极性变化而产生磁搅动作用，这都成为滤饼易脱水的有利条件，使得滤饼厚且透气性好，显著地提高了生产率，与同规格的筒形真空过滤机相比，其效率提高三倍以上。
该机矿浆中固相颗粒的比磁化系数不低于3OOO×10-6厘米/克，颗粒粒度为0.15-0.8毫米。给料浓度60%。

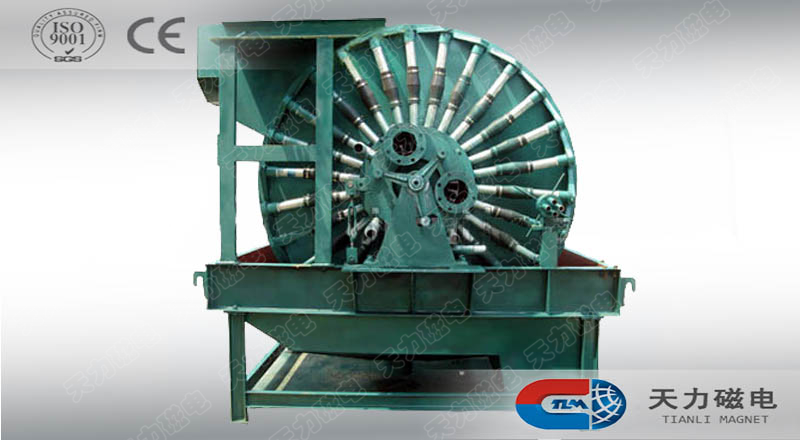

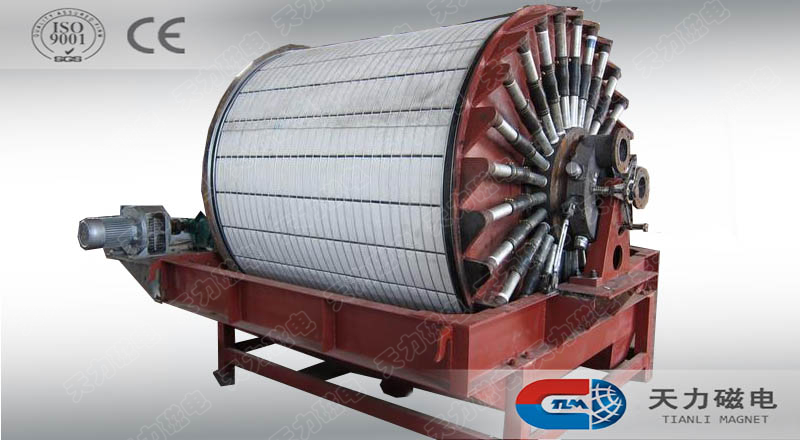

现场图片:
型号 | GYW-3 | GYW-5 | GYW-8 | GYW-12 | GYW-20 | |
过滤面积㎡ | 3 | 5 | 8 | 12 | 20 | |
筒体 | 直径mm | 1600 | 2000 | 2250 | ||
长度mm | 700 | 900 | 1400 | 2000 | 2650 | |
转速r/min | 0.5~2.0 | |||||
需要真空度kpa | 60~80 | |||||
抽气量m3/min.㎡ | 0.5~2.0 | |||||
需要鼓风压力kpa | 10~30 | |||||
鼓风量m3/min.㎡ | 0.1~0.5 | |||||
筒体表面磁感应强度mT | 82 | 87 | ||||
给矿浓度% | ≥60 | |||||
最大生产能力t/h | 6~9 | 14~18 | 22~43 | 33~65 | 54~108 | |
滤饼水分% | 8~11 | 8~10 | ||||
外形尺寸mm | 1895*2506*2087 | 2110*2755*2500 | 2610*2905*2500 | 3210*2905*2500 | ||
重量t | 3.27 | 3.94 | 4.76 | 5.42 | 6.5 | |
电机 | 型号 | Y100L-6 | Y112M-6 | Y132M1-6 | ||
功率kw | 1.5 | 2.2 | 4 | |||
转速r/min | 940 | 960 | ||||
