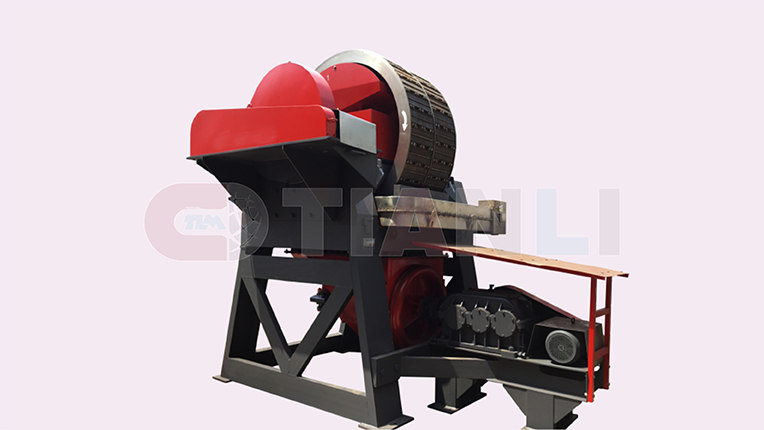

TLGT立环脉动高梯度磁选机

立环脉动高梯度磁选机采用转环立式旋转、反冲精矿，并配有脉动机构，从根本上解决了平环强磁选机和平环高梯度磁选机磁介质容易堵塞这一世界性技术难题，它具有富集比大、对给矿粒度、浓度和品位波动适应性强、工作可靠、操作维护方便等优点，该机分选弱磁性矿石实现了精矿品位高和回收率高的双高优点。

可分选物料： 0

产品详情
技术参数

【适用范围】：

弱磁性矿物选矿：赤铁矿、褐铁矿、菱铁矿、钛铁矿、铬铁矿、黑钨矿、钽铌矿等；

非金属矿物的除铁、提纯：石英、长石、霞石、萤石、硅线石、锂辉石、高岭土等。

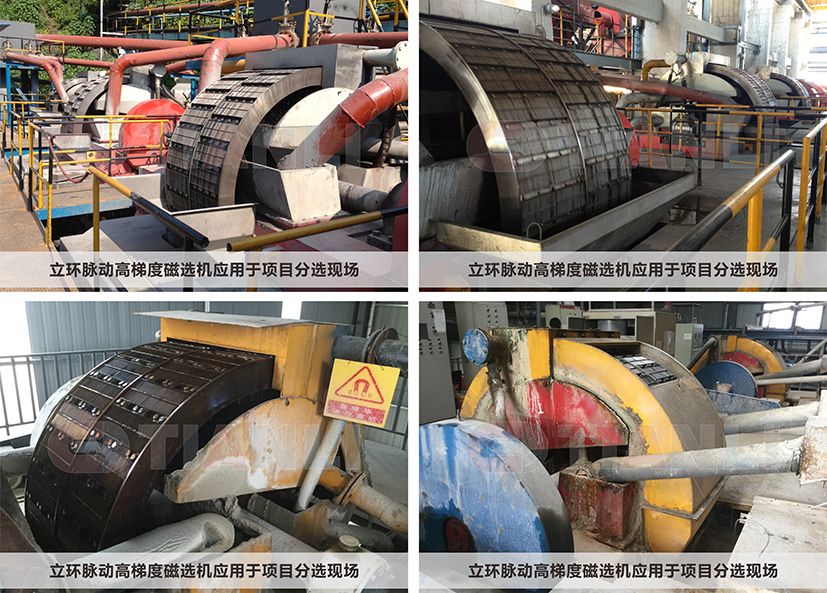

【现场图片】：


主要技术参数
型号参数	TLGT-500	TLGT-750实验型/工业型	TLGT-1000	TLGT-1250	TLGT-1500	TLGT-1750	TLGT-2000	TLGT-2500	TLGT-3000
转环直径(mm)	Φ500	Φ750	Φ1000	Φ1250	Φ1500	Φ1750	Φ2000	Φ2500	Φ3000
转环转速(r/min)	0.3-3	3/2-4	2-4
给矿粒度(mm)(-200目%)	-1.0		-1.2(30-100)
给矿浓度(%)	10-40
矿浆通过能力(m³/h)	0.25-0.5	0.5-1.0 / 5-10	12.5-20	20-50	50-100	75-150	100-200	200-400	350-650
干矿处理量(t/h)	0.03-0.125	0.06-0.25 / 2-4	4-7	10-18	20-30	30-50	50-80	100-150	150-250
额定背景场强(T)	1.0
额定激磁电流(A)	1300	1100/860	650	900	950	1200	1200	1400	1400
额定激磁电压(V)	12	16/17.5	26.5	31	37	38	43	45	62
额定激磁功率(kw)	16	18/15	17	28	35	46	52	63	87
转环电动机功率(kw)	0.37	0.55	1.1	1.5	3	4	5.5	11	18.5
脉动电动机功率(kw)	0.37	0.75/1.5	2.2	2.2	4	4	7.5	11	18.5
脉动冲程(mm)	0-50	0-50 / 0-20	0-30	0-20	0-30
脉动冲次(r/min)	0-400		0-300
供水压力(MPa)	0.1-0.2		0.2-0.3	0.15-0.3	0.2-0.3			0.2-0.4
耗水量(m³/h)	0.75-1.5	1.5-2.5 / 5-8	10-20	30-45	60-90	80-120	100-150	200-300	350-530
冷却水水量(m³/h)	1.5-2	1.5-2	2-2.5	2.5-3	3-4	4-6	5-6	6-7	8-10
主机重量(t)	1.5	3/4	6	14	20	35	50	105	175
最大部件重量(t)	0.3	0.6/1	2.22	4	5	11	14	15	25
外形尺寸(长×宽×高)(mm)	1800×1400×1320	2000×1360×1680	2700×2000×2400	3200×2340×2700	3600×2900×3200	3900×3300×3800	4200×3550×4200	5800×5000×5400	6600×5300×6400
