一、磁选机的基本结构

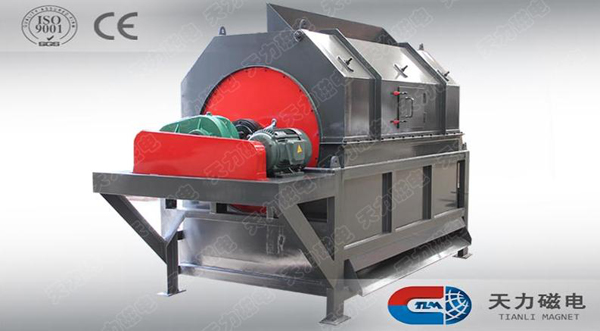

湿式永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒，端盖为铸铝件或工件，用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机，带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系，装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上，磁轭的轴伸出筒外，轴端固定有拐臂。扳动拐臂可以调整磁系偏角，调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造，机架和槽体的其他部分用普通钢材焊接。 http://www.dytldcsb.com/article_a128.html

二、磁选机的工作原理

矿浆经给矿箱流入槽体后，在给矿喷水管的水流作用下，矿粒呈松散状态进入槽体的给矿区。在磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，“磁团”或“磁链”在矿浆中受磁力作用，向磁极运动，而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的，并且在工作时固定不动，“磁团”或“磁链”在随圆筒旋转时，由于磁极交替而产生磁搅拌现象，被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来，最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处，在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中，如果是全磁磁辊，卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外，即是尾矿。

磁选机有那几种？

　　目前，国内外使用的磁选机种类很多，分类方法不一。

　　（l）按磁选机的磁源可分为永磁磁选机与电磁磁选机；

　　（2）根据磁场强弱可分为：

　　（1）弱磁场磁选机，磁极表面磁场强度H0=72一136千安/米，

磁场力HgradH=（2 .5~ 5 .0）x 1011安2／米3.

　　（2）中磁场磁选机，磁极表面磁场强度H。=160～480千安／米；

　　（3）强磁场磁选机，磁极表面磁场强度H。＝480～1600千安l米，

磁场力HgradH＝（1.5～6.0）x 1013安2／米3;

　　（3）按选别过程的介质可分为干式磁选机与湿式磁选机；

　　（4）按磁场类型可分为恒定磁场、脉动磁场和交变磁场磁选机；

　　（5）按机体外形结构分为带式磁选机、筒式磁选机、辊式磁选机、盘式磁选机、环式磁选机、笼式磁选机和滑轮式磁选机。

　　其中主要以磁场强度、选别介质及结构型式来区分。弱磁选机主要用于选别强磁性矿物，如磁铁矿、钛磁铁矿、硅铁。以前工业上多为电磁磁系，机体外形多为筒式与带式。目前多为永磁 磁系及圆筒形，并以湿式应用较为广泛。过去国内外在强磁场磁选机方面主要采用分选粒度较粗的干式强磁选机来选别有色金属和稀有金属矿物。近十年来，为了选别品位低、嵌布粒度细及矿物组成复杂的弱磁性矿物，已经研制了多种形式的湿式强磁选机，如环式、笼式、圆盘式，大多数仍处于试验阶段。中等磁场磁选机主要用来分选局部氧化的强磁性矿石。

　　强磁场磁选机与弱磁场磁选机的磁系结构有什么不同？

　　磁系是组成磁选机的主要部分。磁选机的性能不仅与磁系材料及磁场特性有关，而且与磁系结构有很

大的关系。

　　它是由永磁磁块粘结迭合而成的磁极1和底板2以及磁轭3组成。这是一个三极磁系，磁系包角为a.相邻磁极的距离为L.由图可见，磁力线自N极出发要通过较大的空气隙到达S极，由于空气的磁阻较大，所以形成的磁场属于弱磁场，故适于选别强磁性的矿物。

　　它由磁极头1、铁芯2、线圈3、磁轭4和工作圆盘5组成。由于磁极间的空气隙小，容易产生强磁场。所以选别弱磁性矿物的强磁场磁选机都设计为闭合磁系。为了进一步提高闭和磁系的磁场力，可以缩小空气隙，以此减小磁阻。但是这样做会使选别空间减小，使设备处理能力降低，所以目前多从改进磁极对的形式和它的几何尺寸，以及在两磁极间放置导磁系数很高的聚磁介质来提高磁场力。如在两原磁极间放置一个整体的具有一定形状的感应介质（齿板，球，柱或网等）构成磁路。
